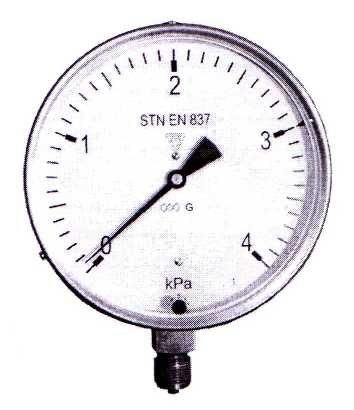

TLAKOMĚR S KRABICOVOU MEMBRÁNOU
TYP 03388 (160) - spodní přípoj
TYP 03377 (160) - zadní přípoj /centrický/, zadní příruba

POUŽITÍ

Tlakoměry jsou určeny pro měření nízkých hodnot přetlaků, případně podtlaků plynů, které nepůsobí korosivně na slitiny mědi.

POPIS

Jmenovitá velikost: 160 mm
Třída přesnosti: 2,5% (4%, 1,6%)
Provedení: ČSN EN 837
Rozsah stupnice:
0...400 Pa, 0...600 Pa, -400...0 Pa, -600...0 Pa,
-150...0...250 Pa, -200...0...400 Pa - tř.př. 4%
-200...0...600 Pa - tř.př. 2,5%

0...1 kPa do 0...40 kPa - tř.př. 2,5% nebo 1,6%
a také všechny odpovídající rozsahy pro negativní, resp. negativní a positivní protlak.
Měřící rozsah:
Stálý tlak: 75% hodnota stupnice
Proměnlivý tlak: 66% hodnota stupnice
Povolené přětížení: max. 5% z rozsahu stupnice
Přípustné teploty:
Okolí: Tmin -20°C, Tmax +60°C
Měřená látka: Tmax +60°C
Teplotní závislost:
Chyba indikace při odchylce od normální
teploty +20°C na měřícím systému
při zvýšení teploty cca. +0,3% / 10 K
při snížení teploty cca. -0,3% / 10 K
od konkrétní hodnoty stupnice
Ochranné krytí:
Typ 03388 - IP 45
Typ 03377 - IP 43


STANDARDNÍ PROVEDENÍ

Připojení:
slitina mědi (mosaz)
spodní přípoj /radial/ nebo zadní přípoj /axial/
M 20x1,5 mm, SW 22
Měřící systém:
slitina mědi (bronz), krabicová membrána
Strojek:
slitina mědi
Číselník:
hliníkový plech, barva bílá, stupnice černá
Ukazovatel:
hliníkový plech, barva černá
Pouzdro:
Typ 03388 - nerez ocel, barva přírodní
Typ 03377 - šedá litina, zadní příruba
Průzor:
sklo přístrojové

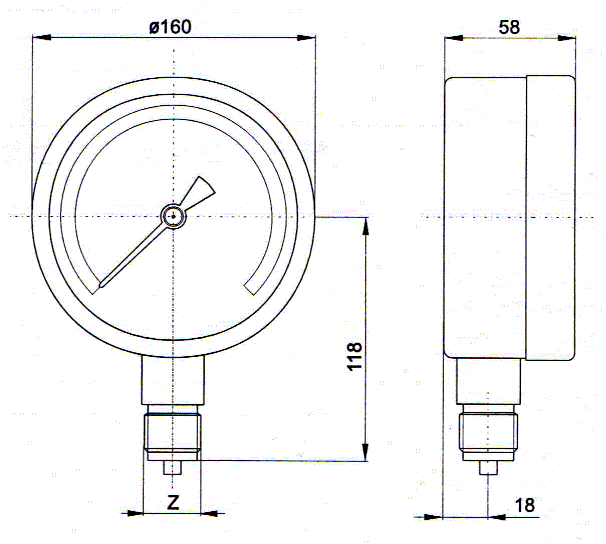

ROZMĚRY (standardní provedení)

Přípoj spodní (radial)
Typ 03388

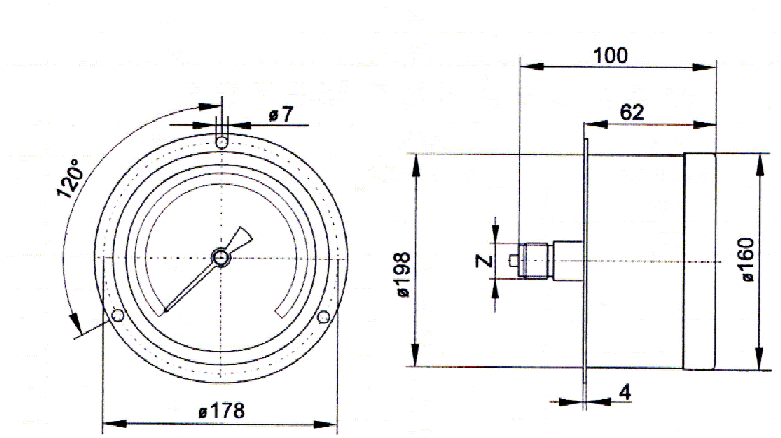

Přípoj zadní centrický (axial)
Typ 03377
