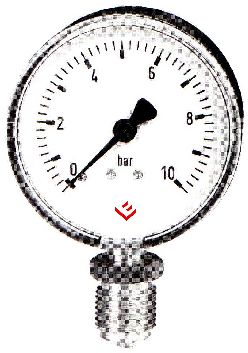

STANDARDNÍ TLAKOMĚR s pružnou trubicí
TYP 80, 312 (100), 313 (160) - spodní přípoj
TYP 80/c, 322/c (100) - zadní přípoj /centrický/

POUŽITÍ

Pro měření tlaku plynných a kapalných ne vysoko viskózních a nekrystalizujících látek, které nepůsobí korosivně na slitiny mědi.

POPIS

Jmenovitá velikost: 80, 100, 160 mm
Třída přesnosti: 1,6%
Provedení: ČSN EN 837-1
Rozsah stupnice:
0...0,6 do 0...400 bar / 0...60 kPa do 0...40 MPa a také všechny odpovídající rozsahy pro negativní, resp. negativní a positivní protlak
Měřící rozsah:
Stálý tlak: 3/4 x hodnota stupnice
Proměnlivý tlak: 2/3 x hodnota stupnice
Krátkodobě:   hodnota stupnice
Přípustné teploty:
Okolí: Tmin -20°C, Tmax +60°C
Měřená látka: Tmax +60°C
Teplotní závislost:
Chyba indikace při odchylce od normální teploty +20°C na měřícím systému
při zvýšení teploty cca. +0,3% / 10 K
při snížení teploty cca. -0,3% / 10 K
od konkrétní hodnoty stupnice

ZVLÁŠTNÍ PROVEDENÍ

Kroužek, příruba přední nebo zadní, čelní kroužek tříhranný se třmenem
Pro uzavřené topenářské systémy:
průměr 80 mm, tř.př. 2,5%, s červeným kazovatelem a nastavitelným zeleným polem, rozsah stupnice 0...4 bar (400 kPa), červená čára při 2,5 bar (250 kPa)
Hydrometr – se stupnicí v mm vodního sloupce
Pro chladírenská zařízení:
průměr 80mm s dodatkovou teplotní stupnicí v °C pro chladící prostředek
Chladící prostředek: R744, R764, R40, R22, R134a


STANDARDNÍ PROVEDENÍ

Připojení:
slitina mědi
spodní přípoj /radial/ nebo zadní přípoj /axial/
průměr 80, 100, 160 - spodní: G1/2A, SW 12, M 20x1,5
průměr 80, 100 - zadní:   G1/4A, SW 14, M 12x1,5
Měřící systém:
slitina mědi
do 40 bar (4 MPa) kruhové pero
nad 40 bar (4 MPa) závitové pero
Strojek: slitina mědi
Číselník:
průměr 80, 100 - plast, barva bílá, stupnice černá
průměr 160 - ocel, barva bílá, stupnice černá
Ukazovatel:
hliník, barva černá
Pouzdro:
plast nebo ocel, barva černá
Průzor:
průměr 80, 100 – akrylové sklo zacvaknuté do pouzdra
průměr 160 – přístrojové sklo

ROZMĚRY (standardní provedení)

Přípoj spodní (radial)
Typ 80, 312, 313

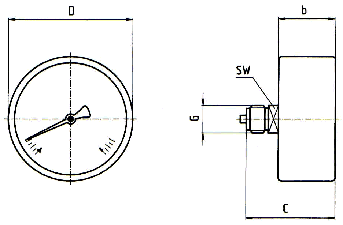

Přípoj zadní centrický (axial)
Typ 80/c, 322/c


Typ Rozměry (mm) Hmotnost
(kg)
JV a±0,5 b±0,5 c±0,5 D±0,5 h±1 G SW
80 80 11,5 30 - 79 72 G 1/2A 22 0,280
80/c 80 - 32 49 79 - G 1/4 A 14 0,230
312 100 11,5 30 - 99 83,5 G 1/2 A 22 0,310
322/c 100 - 31 49 99 - G 1/4 A 14 0,260
313 160 15,5 41,5 - 160 115,5 G 1/2 A 22 0,850


STANDARDNÍ TLAKOMĚR s pružnou trubicí
TYP 312 (100), 313 (160)
TYP 312 1% (100), 313 1% (160)

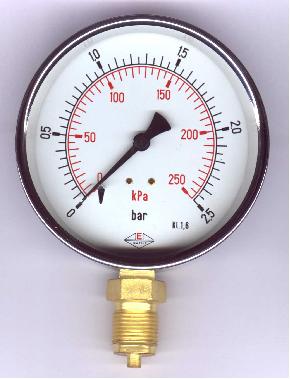

DVOJITÁ STUPNICE

POUŽITÍ

Pro měření tlaku plynných a kapalných ne vysoko viskózních a nekrystalizujících látek, které nepůsobí korosivně na slitiny mědi.

POPIS

Jmenovitá velikost: 100, 160 mm
Třída přesnosti: 1,6%, 1%
Provedení: ČSN EN 837-1
Rozsah stupnice:
0...0,6 do 0...400 bar / 0...60 kPa do 0...40 MPa a také všechny odpovídající rozsahy pro negativní, resp. negativní a positivní protlak
Měřící rozsah:
Stálý tlak: 3/4 x hodnota stupnice
Proměnlivý tlak: 2/3 x hodnota stupnice
Krátkodobě:   hodnota stupnice
Přípustné teploty:
Okolí: Tmin -20°C, Tmax +60°C
Měřená látka: Tmax +60°C
Teplotní závislost:
Chyba indikace při odchylce od normální teploty +20°C na měřícím systému
při zvýšení teploty cca. +0,3% / 10 K
při snížení teploty cca. -0,3% / 10 K
od konkrétní hodnoty stupnice


STANDARDNÍ PROVEDENÍ

Připojení:
slitina mědi
spodní přípoj /radial/ M 20x1,5, SW 22
Měřící systém:
slitina mědi
do 40 bar (4 MPa) kruhové pero
nad 40 bar (4 MPa) závitové pero
Strojek: slitina mědi
Číselník:
hliník,barva bílá,stupnice dvojitá - černá /bar/
  - červená /kPa, MPa/
Ukazovatel:
hliník, barva černá
Pouzdro:
ocel, barva černá
Průzor:
přístrojové sklo

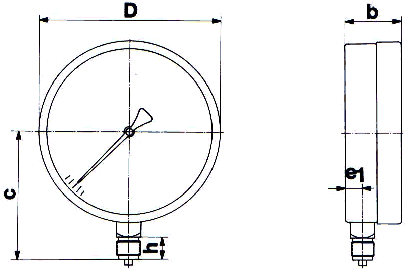

ROZMĚRY

Přípoj spodní (radial) a zadní (axial)
Typ Typ 304 a 358


Typ Rozměry (mm) Hmotnost
(kg)
JV b±0,5 c±1 e1±0,5 D±0,5 h±0,5 G SW
312 100 33 87 12 100 20 M 20x1,5 22 0,420
313 160 50 118 16 160 20 M 20x1,5 22 0,850
