TYP 358/AKC/G (63) - zadní přípoj
POUŽITÍ
Pro měření místa s vysokou dynamickou zátěží a vibracemi.Pro měření tlaku plynných a kapalných ne vysoko
viskózních a nekrystalizujících látek, které nepůsobí
korosivně na slitiny mědi..
POPIS
Jmenovitá velikost: 63 mm
Třída přesnosti: 1,6%
Provedení: ČSN EN 837-1
Rozsah stupnice:
0...1 bar do 0...1000 bar /
0...100 kPa do 0...100MPa a také všechny odpovídající rozsahy pro
negativní, resp. negativní a positivní protlakMěřící rozsah:
| Stálý tlak: | 3/4 x | hodnota stupnice |
| Proměnlivý tlak: | 2/3 x | hodnota stupnice |
Přípustné teploty:
| Okolí: | Tmin -25°C, Tmax +60°C |
| Měřená látka: | Tmax +80°C |
Teplotní závislost:
Chyba indikace při
odchylce od normálníteploty +20°C na měřícím systému
při zvýšení teploty cca. +0,3% / 10 K
při snížení teploty cca. -0,3% / 10 K
od konkrétní hodnoty stupnice
ZVLÁŠTNÍ PROVEDENÍ
Měřící systém (přípoj a měřící člen) a strojekCrNi-ocel (AKC).
Interní vyrovnání tlaku (fólie na vyrovnání tlaku).
Přední příruba (při zadním přípoji).
Zadní příruba.
Třmenové připevnění (u zadního přípoje).
STANDARDNÍ PROVEDENÍ
Připojení:
slitina mědispodní přípoj /radial/ nebo zadní přípoj /axial/
G1/4", SW 14, M 12x1,5
Měřící systém:
| do 40 bar (4 MPa) | kruhové pero |
| nad 40 bar (4 MPa) | závitové pero |
Strojek: slitina mědi
Číselník: hliník, barva bílá, stupnice
černá
Ukazovatel: hliník, barva černá
Pouzdro:
CrNi-ocel, barva přírodní,
odvzdušňovací zátkaPrůzor: plast
Kroužek:
zalisovaný kroužek, CrNi-ocel
lesklátříhranná čelní partie
Plnící tekutina: glycerín
ROZMĚRY (standardní provedení)

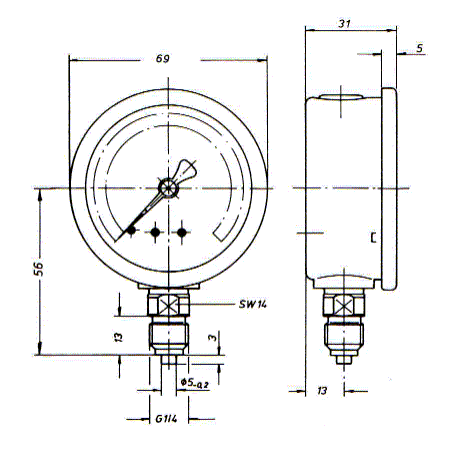

Přípoj spodní (radial)Typ 304/AKC/G

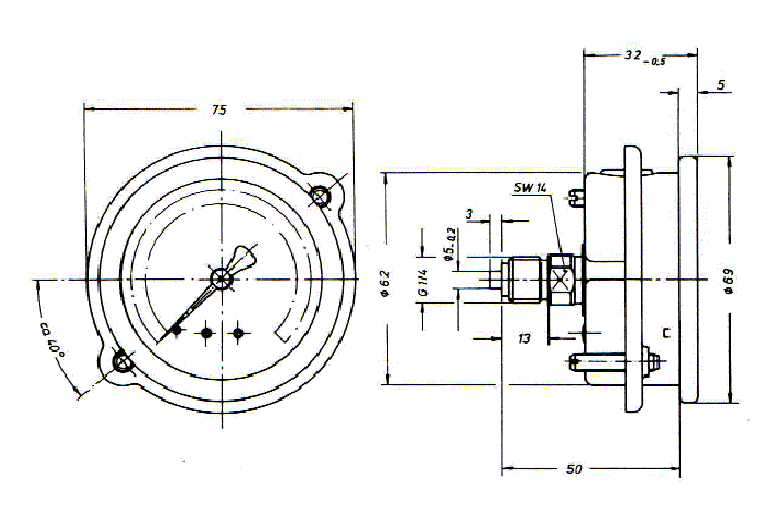

Přípoj zadní centrický (axial)
Typ 358/AKC/G
