TYP 100/ax/AKC/G (100), 160/ax/AKC/G (160) - zadní přípoj
POUŽITÍ
Pro měření místa s vysokou dynamickou zátěží a vibracemi.Pro měření tlaku plynných a kapalných ne vysoko viskózních a nekrystalizujících látek, které nepůsobí korosivně na slitiny mědi.
POPIS
Jmenovitá velikost: 100, 160mm
Třída přesnosti: 1%
Provedení: ČSN EN 837-1
Rozsah stupnice:
0...0,6 do 0...1600 bar /
0...60 kPa do 0...160 MPa a také všechny odpovídající rozsahy pro
negativní, resp. negativní a positivní protlakMěřící rozsah:
| Stálý tlak: | hodnota stupnice | |
| Proměnlivý tlak: | 0,9 x | hodnota stupnice |
| Krátkodobě: | 1,3 x | hodnota stupnice |
Přípustné teploty:
| Okolí: | Tmin -25°C, Tmax +60°C |
| Měřená látka: | Tmin -20°C, Tmax +80°C |
Teplotní závislost:
Chyba indikace při
odchylce od normální teploty +20°C na měřícím systémupři zvýšení teploty cca. +0,3% / 10 K
při snížení teploty cca. -0,3% / 10 K
od konkrétní hodnoty stupnice
ZVLÁŠTNÍ PROVEDENÍ
Měřící systém (přípoj a měřící člen) a strojek Cr-Ni-ocel (AKC).Provedení pro zadní přípoj /axial/:
-přední příruba Cr
-přední příruba 3-hr. Cr
-připevnění s okružím
STANDARDNÍ PROVEDENÍ
Připojení:
Do 1000 bar (100MPa) - slitina
mědiNad 1000 bar (100MPa) - nerez ocel 1.4571
spodní přípoj /radial/ nebo zadní přípoj /axial/
G1/2", SW 22, M 20x1,5
Měřící systém:
Průměr 100mm | do 40 bar (4 MPa) | slitina mědi, kruhové pero |
| nad 40 bar (4 MPa) | nerez ocel, závitové pero |
Průměr 160mm
| do 1000 bar (100 MPa) | slitina mědi, kruhové pero |
| nad 1000 bar (100 MPa) | nerez ocel, závitové pero |
Strojek: Cu Zn (Ms)
Číselník: hliník, barva bílá, stupnice
černá
Ukazovatel: hliník, barva černá
Pouzdro: nerez ocel 1.4301,barva přírodní,
odvzdušňovací zátka
Průzor: sklo přístrojové
Kroužek: nerez ocel 1.4301
Plnící tekutina: glycerín
ROZMĚRY (standardní provedení)

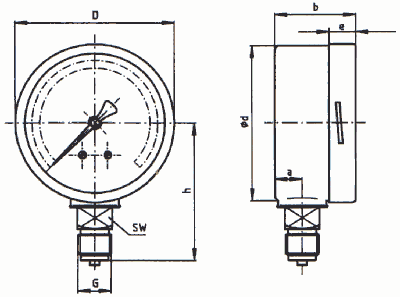

Přípoj spodní (radial)Typ 312/AKC/G, 313/AKC/G

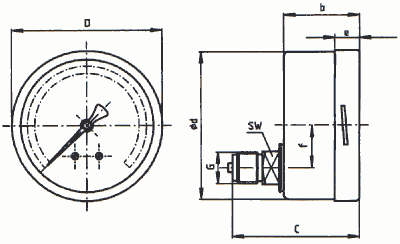

Přípoj zadní excentrický (axial)
Typ 100/ax/AKC/G, 160/ax/AKC/G
| Typ | Rozměry (mm) | Hmotnost (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| JV | a | b | C | D | Ød | e | f | G | h | ||
| 312/AKC/G | 100 | 17,2 | 51 | - | 101 | 99 | 16,7 | - | G 1/2 B | 87 | 0,900 |
| 100/ax/AKC/G | 100 | - | 51 | 85,5 | 101 | 99 | 16,7 | 28,5 | G 1/2 B | - | 0,900 |
| 313/AKC/G | 160 | 15,5 | 49,5 2) | - | 161 | 159 | 17,5 | - | G 1/2 B | 118 | 2,100 |
| 160/ax/AKC/G | 160 | - | 49,5 1) | 83 1) | 161 | 159 | 17,5 | 50 | G 1/2 B | - | 2,100 |
| 1) Plus 16 mm s tlakovým rozmezím >= 100
bar 2) Plus 16 mm s tlakovým rozmezím 1600 bar | |||||||||||
