PŘEVODNÍKY DC SIGNÁLŮ NA LIŠTU DIN TS35

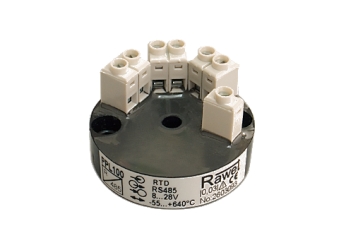

PŘEVODNÍKY DC SIGNÁLŮ PRO MONTÁŽ DO HLAVIC TEPLOMĚRŮ

ACM-U		TRUE RMS PŘEVODNÍK STŘÍDAVÉHO NAPĚTÍ A PROUDU
ACM-I  Katalogový list		• TRUE RMS hodnota napětí a proudu • frekvenční rozsah 40 až 1000Hz • měřicí rozsah 0-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-I/B, ACM-U/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-P		PŘEVODNÍK FÁZOVÉHO POSUVU
Katalogový list		• převodník fázového posuvu mezi proudem a napětím v jednofázové síti • převodník fázového posuvu mezi proudem a napětím v trojfázové třívodičové symetrické vyvážené síti • převodník fázového posuvu mezi mezi dvěma napětími různých sítí • měření fázového posuvu φ ve stupních • vstupní signál v rozsahu 20-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-P/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-PF		PŘEVODNÍK ÚČINÍKU V JEDNOFÁZOVÉ SÍTI
Katalogový list		• vypočtení účiníku cos φ • vstupní signál v rozsahu 20-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-PF/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-F ACM-F/B ACM-FW		PŘEVODNÍK FREKVENCE STŘÍDAVÉHO NAPĚTÍ
Katalogový list F  Katalogový list FW		• měření frekvence AC napětí v síti • vstupní signál v rozsahu 20-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-F/B mají napájení po výstuponí smyčce 4..20mA • provedení převodníků ACM-FW jsou širokopásmové Cena
ACM-1P		PŘEVODNÍK ČINNÉHO VÝKONU S JEDNÍM MĚŘÍCÍM SYSTÉMEM
ACM-1P3 ACM-1P4  Katalogový list		• měření činného výkonu pro jednofázovou síť • měření činného výkonu pro trojfázovou čtyřvodičovou vyváženou síť • měření činného výkonu pro trojfázovou třívodičovou symetrickou vyváženou síť • vstupní signál v rozsahu 0-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-1P/B, ACM-1P3/B, ACM-1P4/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-2P		PŘEVODNÍK ČINNÉHO VÝKONU DVOUSYSTÉMOVÝ - ARONOVO ZAPOJENÍ
Katalogový list		• měření činného výkonu pro trojfázovou třívodičovou síť, Aronovo zapojení • vstupní signál v rozsahu 0-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-2P/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-3P		PŘEVODNÍK ČINNÉHO VÝKONU TŘÍSYSTÉMOVÝ
Katalogový list		• měření činného výkonu třísystémový pro trojfázovou čtyřvodičovou síť • vstupní signál v rozsahu 0-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-3P/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-1Q		PŘEVODNÍK JALOVÉHO VÝKONU S JEDNÍM MĚŘÍCÍM SYSTÉMEM
ACM-1Q3 ACM-1Q4  Katalogový list		• měření jalového výkonu pro jednofázovou síť • měření jalového výkonu pro trojfázovou čtyřvodičovou vyváženou síť • měření jalového výkonu pro pro trojfázovou třívodičovou symetrickou vyváženou síť • vstupní signál v rozsahu 0-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-1Q/B, ACM-1Q3/B, ACM-1Q4/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-2Q		PŘEVODNÍK JALOVÉHO VÝKONU DVOUSYSTÉMOVÝ - ARONOVO ZAPOJENÍ
Katalogový list		• měření jalového výkonu pro trojfázovou třívodičovou síť, Aronovo zapojení • vstupní signál v rozsahu 0-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-2Q/B mají napájení po výstuponí smyčce 4..20mA Cena
ACM-3Q		PŘEVODNÍK JALOVÉHO VÝKONU TŘÍSYSTÉMOVÝ
Katalogový list		• měření jalového výkonu třísystémový pro trojfázovou čtyřvodičovou síť • vstupní signál v rozsahu 0-120% jmenovité vstupní hodnoty • přesnost 0,5% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • provedení převodníků ACM-3Q/B mají napájení po výstuponí smyčce 4..20mA Cena

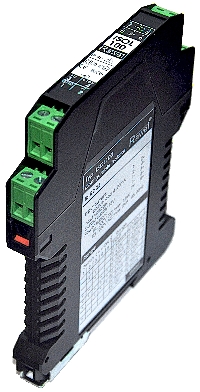

new ISOL100		VELMI RYCHLÝ MODUL GALVANICKÉHO ODDĚLENÍ UNIPOLÁRNÍCH A BIPOLÁRNÍCH SIGNÁLŮ S PŘEPÍNATELNÝM ROZSAHEM
Katalogový list		• velmi rychlý oddělovač (0,1ms) • přenos jedné nebo obou polarit signálu • nastavení vstupu a výstupu pomocí posuvného DIP přepínače • šířka pásma 0 až 5kHz pro útlum 0,5dB • rychlý analogový kanál číslicově řízený • přesnost 0,1% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • zdroj 18V pro pasivní snímač Cena
new ISOL200		MODUL GALVANICKÉHO ODDĚLENÍ UNIPOLÁRNÍCH A BIPOLÁRNÍCH SIGNÁLŮ S PŘEPÍNATELNÝM ROZSAHEM
Katalogový list		• 24 kalibrovaných rozsahů • převod jednopolaritních signálů na oboupolaritní a naopak • nastavení rozsahu vstupu a výstupu pomocí posuvných DIP přepínačů na DPS • číslicový přenos A/D a D/A • časová konstanta <50ms, z toho dopravní zpoždění cca 8ms • přesnost 0,1% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • zdroj 18V pro pasivní snímač Ceník

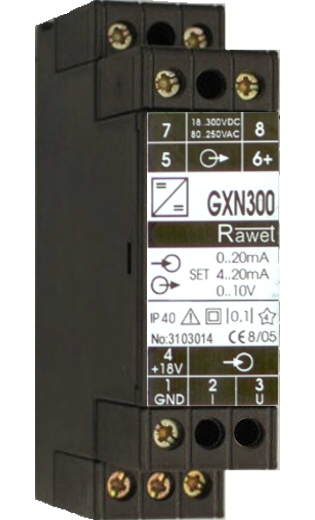

new GXN300		UNIPOLÁRNÍ MODUL GALVANICKÉHO ODDĚLENÍ S PŘEPÍMATELNÝM ROZSAHEM
Katalogový list		• přenos standardních jednopolaritních signálů • volba rozsahu otočným BCD přepínačem • časová konstanta 100ms • číslicový přenos A/D a D/A • přesnost 0,1% • isolační pevnost vstup/výstup/napájení 4kV • širokopásmový zdroj napájení v rozsahu 19..300VDC a 90..250VAC • zdroj 18V pro pasivní snímač Cena
GXN24		MODULY GALVANICKÉHO ODDĚLENÍ S POMOCNÝM NAPÁJENÍM
GXN230  Katalogový list		• přenos standardních jednopolaritních signálů • jednorozsahový analogový převodník • časová konstanta 1ms • přenos lineárním optočlenem • přesnost 0,1% • isolační pevnost vstup/výstup/napájení 4kV • pomocné napájení 24VDC nebo 230VAC • zdroj 18V pro pasivní snímač GXN24 cena GXN230 cena
GXN24B		ZODOLNĚNÉ MODULY GALVANICKÉHO ODDĚLENÍ S POMOCNÝM NAPÁJENÍM
GXN230B  Katalogový list		• zodolněné provedení GXN24, GXN230 pro venkovní prostředí • vstupy i výstupy doplněny o ochranu drátovými odpory a bleskojistkami GXN24B cena GXN230B cena
GY200/1		MODULY GALVANICKÉHO ODDĚLENÍ PROUDOVÉ SMYČKY BEZ POMOCNÉHO NAPÁJENÍ S PŘENOSEM ENERGIE
GY200/2 GY200/3  Katalogový list		• jedno, dvou nebo tříkanálové provedení • transformační převodníky signálu 0/4..20mA s přenosem energie • přenos 1:1 transformátorem • úbytek napětí 2,8V • časová konstanta 1ms • přesnost 0,1% • isolační pevnost vstup/výstup 4kV GY200/1 cena GY200/2 cena GY200/3 cena
GY200B		ZODOLNĚNÉ PROVEDENÍ GY200/1 BEZ POMOCNÉHO NAPÁJENÍ S PŘENOSEM ENERGIE
Katalogový list		• zodolněné provedení pro venkovní prostředí • vstupy i výstupy doplněny o ochranu drátovými odpory a bleskojistkami • přenos 1:1 transformátorem • úbytek napětí 2,8V • časová konstanta 1ms • přesnost 0,1% • isolační pevnost vstup/výstup 4kV Cena
GX440		MODUL GALVANICKÉHO ODDĚLENÍ S POŽADAVKEM EXTERNÍHO NAPÁJENÍ VE VSTUPNÍM I VÝSTUPNÍM OBVODU
Katalogový list		• převodník jednopolaritních standardních signálů bez pomocného napájení • přenos lineárním optočlenem • napěťové vstupy a výstupy připojeny třívodičově • proudové vstupy a výstupy napájeny po proudové smyčce • časová konstanta 1ms • přesnost 0,1% • isolační pevnost vstup/výstup 4kV Cena
GX440/2		DVOUKANÁLOVÝ MODUL GALVANICKÉHO ODDĚLENÍ S POŽADAVKEM EXT.NAPÁJENÍ VE VSTUPNÍM I VÝSTUPNÍM OBVODU
Katalogový list		• dvoukanálové provedení převodníku GX440 • převod proudových signálů pouze 1:1 • proudové vstupy a výstupy napájeny po proudové smyčce • časová konstanta 1ms • přesnost 0,1% • isolační pevnost vstup/výstup 4kV Cena
PX24		MODUL GALVANICKÉHO ODDĚLENÍ NAPÁJENÝ PO PROUDOVÉ SMYČCE
Katalogový list		• oddělovač s pasivním výstupem 4-20mA • vstup DC napětí nebo proud • unipolární nebo bipolární signál • časová konstanta 1ms • přesnost 0,2% • isolační pevnost vstup/výstup 4kV Cena

SNÍMAČE MEZÍ
Podporované typy						Výběhové typy
DIGIREG 02 TS30; TS30-K TS30DIN						TS10, TS10-K TS10DIN
Typ snímače	Vstup	Linearizace	Výstup	Izolace	Napájení	Přesnost
DIGIREG 02	RTD, termočlánek Odporový vysílač proud DC, napětí DC	Ne	Ne	4000V	24V DC 230V AC	0,1%
TS30, TS30K	RTD, Tc, R DC napětí, proud	Ano	relé s přepínacím kontaktem	4000V	12/24V DC 24V DC GO 230V AC	0,1%
TS30DIN	RTD, termočlánek Odporový vysílač proud DC, napětí DC	Ano	relé s přepínacím kontaktem	4000V	12/24V DC 24V DC GO 230V AC	0,1%

LINEÁRNÍ NAPÁJECÍ ZDROJE
NAPÁJECÍ ZDROJE NA LIŠTU DIN
Provedení	lineární zdroj s transformátorem	lineární zdroj s transformátorem
Typ zdroje	NZ124	NZ224
Napájecí napětí	230V AC/50Hz, ±10%
Výstupní napětí	24V DC, ±5%
Výstupní výkon	0,5VA (22mA)	5VA (200mA)
Jištění	trafo s tep. pojistkou el. pojistka, signalizace přetížení	trafo s vratnou teplotní pojistkou
Rozsah pracovních teplot	-20..+60°C

SPECIÁLNÍ PŘEVODNÍKY NA LIŠTU DIN TS35
PWM PHXC OP 033
Typ převodníku	Vstup	Charakter	Výstup	Napájení
PWM	0-10V DC	řízení výkonového relé šířkovou modulací	PWM 0-100%	18..350V DC 80..250V AC, 50 - 60Hz, max.1,5VA
PHXC	PH sonda, -1V...1V	izolovaný převodník s proudovým výstupem	4-20mA	8...30V DC po výstupním signálu 4-20mA
OP 033	odpor připojen 3W	kombinovaná přepěťová ochrana	1:1	-

PROGRAMOVACÍ ADAPTERY
AX_USB AX_USB/485 PD14-1
Typ adapteru	AX_USB	AX_USB/485	P14-1
Galvanické oddělení	ANO	ANO	ANO
Napájecí napětí	z USB	z externího zdroje	z USB
Rozsah pracovních teplot	0..+40°C
